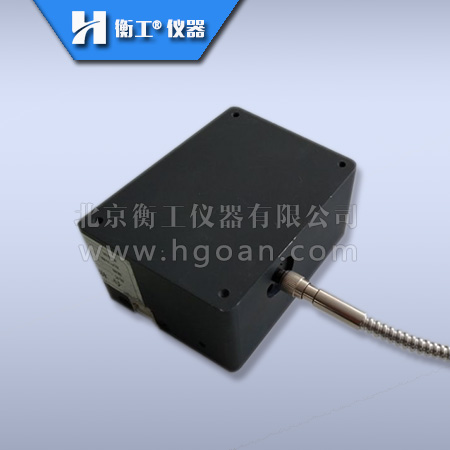

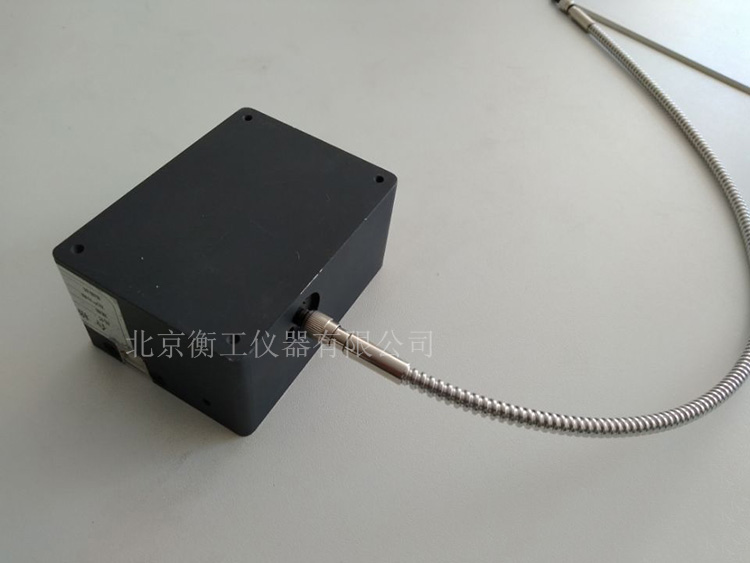

HGIGF10光纖光譜儀
特點:
l 水平交叉光路,光柵固定不掃描,結構緊湊,體積纖巧
l 內置進口CCD芯片,動態范圍大,數據傳輸快,可實現在線實時測量
l 提供光譜定標軟件和應用軟件
l 廣泛應用于光源制造及研究(如LED等)、農業、化工、
l 醫藥、生物、石油及印染等行業的光譜及色度特性的在線測量,還可以進行透射、吸收及熒光光譜等的測量
l 機體鑄件結構,保證光學系統穩定性。
技術參數:
焦距(Focal Length) | 100mm |
F/# | F/4 |
波長重復性(Wavelength Repeatability) | 0.1nm(600g/mm光柵) |
分辨率(Resolution) | 0.5nm(縫寬10μm,600g/mm光柵) 1.6nm(縫寬100μm,600g/mm光柵) |
線色散(Dispersion) | 16nm/mm(600g/mm光柵) |
雜散光(Stray Light) | 1×10-3 |
光柵名稱(Grating) | 光柵S22x22x6 |
光柵有效使用面積(Grating Size) | 22mm×22mm |
狹縫(Slits Size) | 寬10/50/100/200/300/500/1000μm可選,高1mm |
像元尺寸(Pixel Size) | 14μm×56μm |
像元數(Pixel elements) | 2048 |
信噪比(SNR) | ≥60dB |
A/D | 16Bit |
曝光時間(Exposing Time) | 1ms-7s |
計算機接口(PC Interface) | USB2.0 |
光纖接口(Fiber Coupler) | SMA905 |
儀器外形尺寸(Size) | 147mm×124mm×58mm |
重量(Weight) | 1.1Kg |
HGIGF10定光柵攝譜儀光柵表
光柵型號 | 攝譜范圍 | 光譜范圍 |
HOG1200-500 | 220 | 380-600 |
HOG600-500 | 450 | 380-830 |
HOG600-750 | 450 | 550-1000 |
HGIGFS10定光柵攝譜儀應用軟件/HGIGFE10光譜校正軟件
圖面放大縮小,譜線動態顯示與采集
數據存儲與數據裝入,位圖導出
參數設置,參數備份與恢復功能
背景噪聲的減取
HGIGFL10激光/LED測試專用軟件
除上述功能外,還可以自動計算峰值波長、中心波長、半高寬等常用參數。
您想知道的問題?
問:光纖光譜儀帶外觸發嗎,可以二次開發SDK嗎
答:不帶外觸發,只能通過USB或串口進行通訊協議控制
可以提供dll文件進行二次開發
